Como verificamos que un loadarm reparado cumpliera tolerancias OEM antes de montarlo en una pala de US$25M
Un loadarm es el brazo de carga de una pala electrica — conecta el boom con el dipper. Si las dimensiones post-reparacion no son correctas, los pines y bujes se desgastan en semanas en vez de meses. Este escaneo verifico la reparacion antes de montar, evitando un desmontaje de emergencia de US$400K.
01 El Problema
Un taller de reparaciones estructurales en la Region de Antofagasta acababa de completar una reparacion mayor en el loadarm de una pala electrica Komatsu. El trabajo incluyo corte y reemplazo de secciones danadas, soldadura de refuerzo, y mecanizado de las perforaciones de pines. Antes de devolver la pieza al cliente, necesitaban demostrar que las dimensiones criticas cumplian la especificacion OEM.
El desafio: el loadarm tiene 8.2 metros de largo y pesa 35 toneladas. Las tolerancias criticas son el paralelismo entre las perforaciones de los pines del dipper (±2mm), la distancia entre centros (±3mm), y la rectitud general de la estructura. Medir esto con instrumentos convencionales toma 2 dias y tiene una incertidumbre comparable a la tolerancia misma.
- Loadarm de pala Komatsu, 8.2m de largo, 35 toneladas
- Reparacion mayor: reemplazo de secciones + soldadura + mecanizado
- 24 features criticos a verificar (paralelismos, distancias, rectitudes)
- Tolerancia de paralelismo de pines: ±2mm en 8 metros de distancia
- Cliente requeria informe de verificacion para aceptar la reparacion
02 El Costo de No Actuar
Montar un loadarm con dimensiones fuera de tolerancia en una pala que opera 24/7 tiene consecuencias directas y rapidas.
Impacto de un Loadarm Fuera de Tolerancia
Si un loadarm fuera de tolerancia se monta, los pines y bujes del dipper se desgastan en 2-4 semanas en vez de 6-8 meses. El resultado: desmontaje de emergencia, reemplazo de pines, y un reclamo al taller que pudo haberse evitado con una verificacion de 4 horas.
03 Nuestra Solucion
El taller nos solicito verificar las dimensiones criticas del loadarm reparado antes de despacharlo al cliente.
Captura 3D en Taller

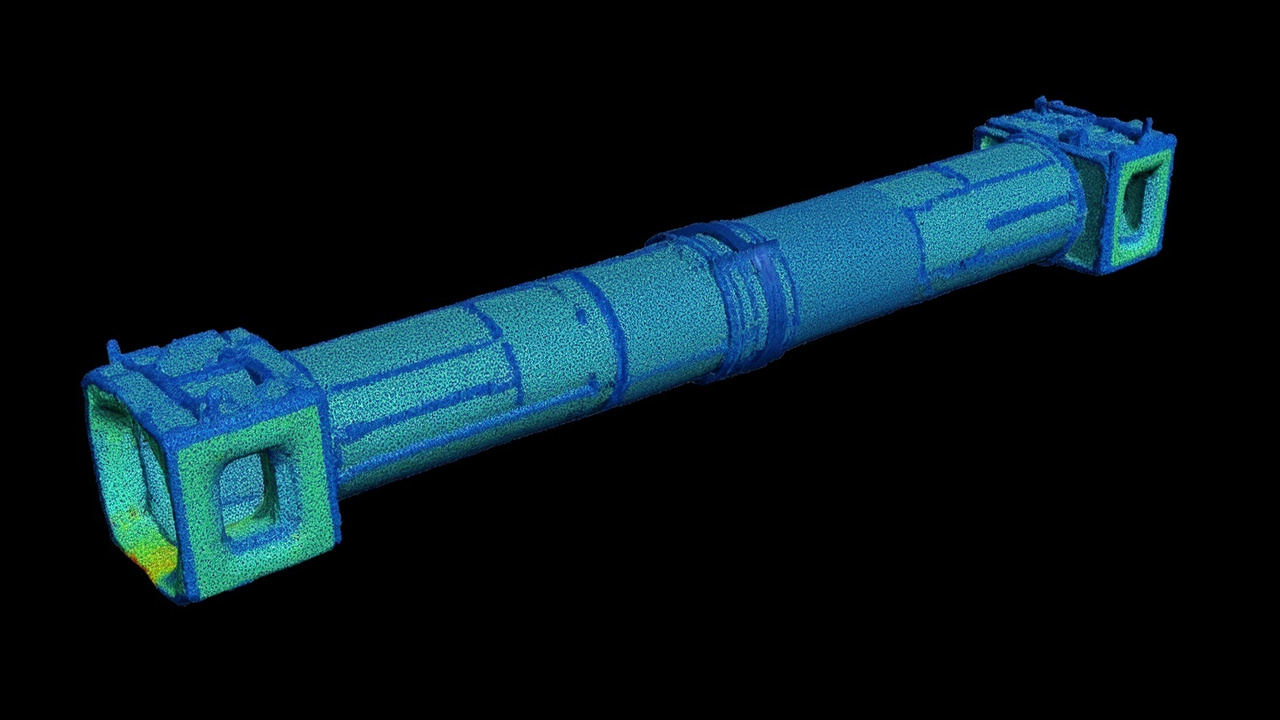

FARO Focus Premium en 22 posiciones alrededor del loadarm montado sobre caballetes nivelados. Captura de todas las superficies mecanizadas, perforaciones de pines, y planos de referencia. 56 millones de puntos en 4 horas.
Verificacion contra CAD OEM

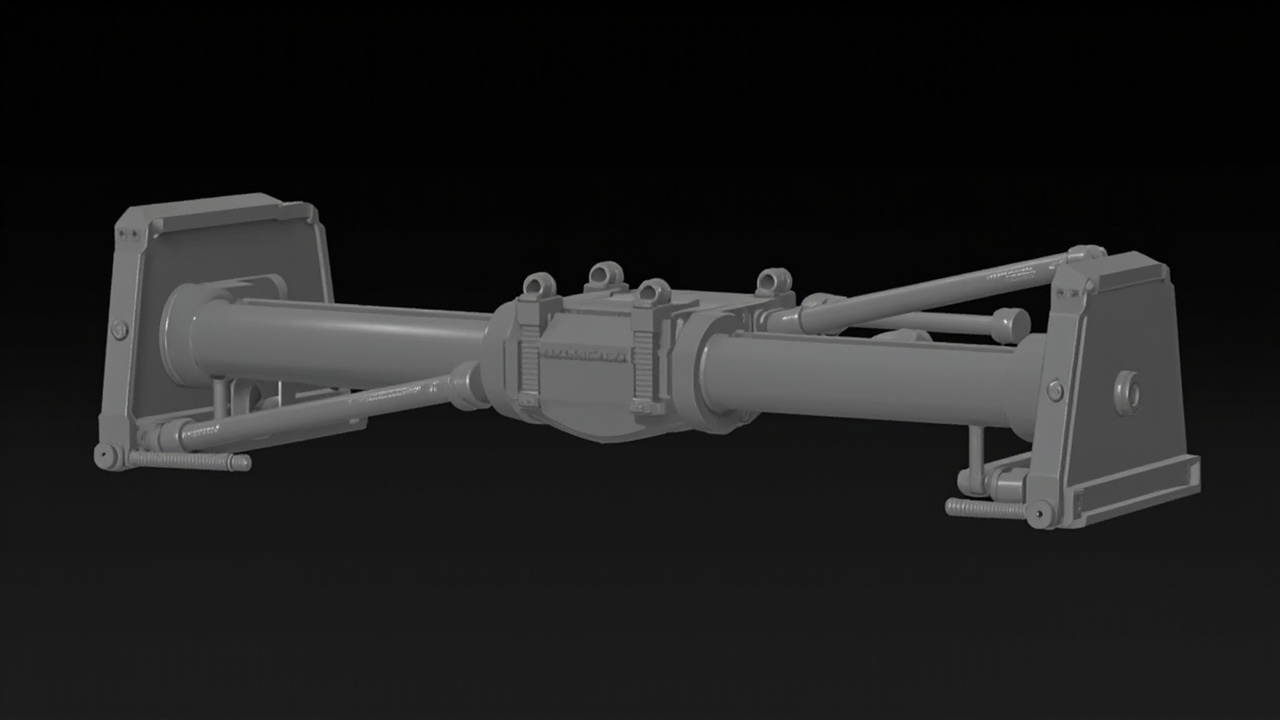

Alineacion best-fit contra modelo Komatsu. Evaluacion de 24 features: paralelismo entre planos de pines, distancias entre centros, rectitud del eje longitudinal, planitud de superficies de contacto.
Informe de Verificacion
Tabla PASS/FAIL de cada feature con valores medidos, tolerancias OEM, y desviaciones. Documento para entrega formal al cliente como certificado de conformidad dimensional.
04 Analisis Visual

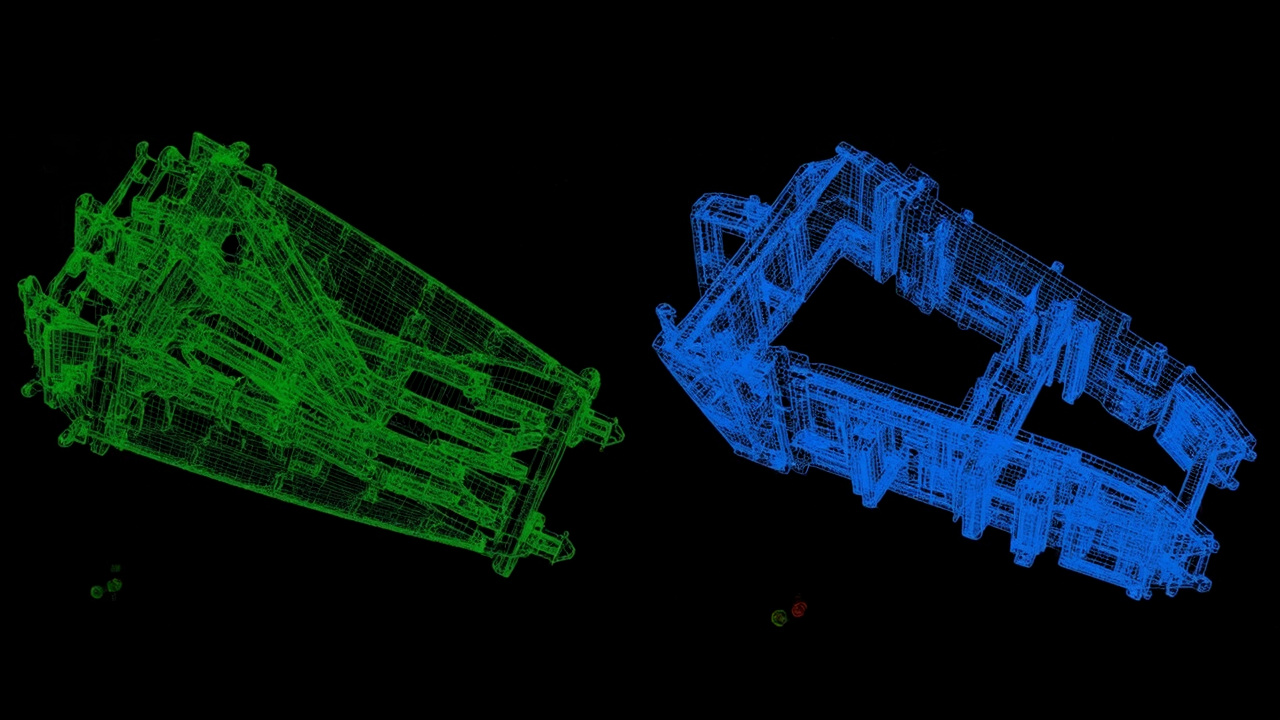

Comparacion CAD vs As-Built del loadarm reparado.
05 Resultados
Hallazgos Criticos
| Feature | Tipo | Tolerancia | Medido | Desviacion | Estado |
|---|---|---|---|---|---|
| Paralelismo pines dipper | GD&T | ±2mm | 4.8mm | +2.8mm | FUERA |
| Distancia entre centros A-B | Lineal | ±3mm | +6.2mm | +3.2mm | FUERA |
| Rectitud eje longitudinal | GD&T | ±5mm | 12mm | +7mm | FUERA |
| Planitud plano de contacto boom | GD&T | ±3mm | 7.4mm | +4.4mm | FUERA |
| Diametro perforacion pin #1 | Dimensional | ±0.5mm | +0.3mm | -0.2mm | OK |
| Diametro perforacion pin #2 | Dimensional | ±0.5mm | +0.4mm | -0.1mm | OK |
| Planitud superficie inferior | GD&T | ±4mm | 8.1mm | +4.1mm | FUERA |
| Perpendicularidad pin/plano | GD&T | ±1.5mm | 3.2mm | +1.7mm | FUERA |
06 Conclusion e Impacto
El escaneo revelo que 6 de 24 features criticos estaban fuera de tolerancia, incluyendo el paralelismo de pines del dipper (4.8mm vs 2mm de tolerancia) — una condicion que habria causado desgaste acelerado de pines en semanas. El taller pudo corregir las desviaciones antes de despachar la pieza.
- Correccion en taller: el taller re-mecanizo las superficies criticas y re-escaneo para confirmar conformidad
- Evito desmontaje de emergencia: US$400K + 72 horas de pala detenida
- Certificado de conformidad: el cliente recibio informe dimensional firmado como respaldo de la reparacion
- Nuevo protocolo: el taller implemento escaneo 3D como paso obligatorio post-reparacion para componentes criticos
07 Tecnologia Utilizada
| Componente | Detalle |
|---|---|
| Escaner | FARO Focus Premium (±2mm @ 10m) |
| Posiciones | 22 |
| Puntos | 56 millones |
| Software | Geomagic Control X 2024 |
| CAD | Modelo OEM Komatsu Mining |
| Normas | ASME Y14.5M, ISO 1101 |
