Como detectamos una deformacion de 47mm en el boom de una P&H 4100XPC antes de una falla catastrofica
Una pala electrica mueve 5,500 toneladas por hora. Si el boom falla, no solo pierde la pala — pierde la produccion de toda la fase. Este caso muestra como un escaneo de 8 horas evito una detencion no programada de 45 dias.
01 El Problema
Durante una inspeccion visual de rutina en una faena de cobre en el norte de Chile, el equipo de mantenimiento identifico indicios de deformacion lateral en el boom de una pala electrica P&H 4100XPC. El boom es una estructura de acero soldado de 20 metros de largo y 90 toneladas que soporta todo el sistema de izaje — es el componente estructural mas critico de la pala.
El problema: la inspeccion visual no cuantifica. El equipo veia que "algo no esta recto", pero no podia determinar cuanto se habia desviado, donde estaba el maximo, ni si estaba dentro de la tolerancia OEM. Sin datos, la decision era binaria: detener la pala por precaucion (perdiendo produccion) o seguir operando (asumiendo riesgo).
- Boom con 38,000 horas de operacion — proximo a revision mayor
- Historial de reparaciones por soldadura en la zona de la cabeza
- Operacion en material de alta densidad (3.2 t/m3) con ciclos de carga agresivos
- Temperatura ambiente con delta termico de 35°C entre dia y noche
02 El Costo de No Actuar
Una falla catastrofica de boom no es un evento teorico. En la industria minera chilena se han documentado al menos 3 fallas de boom en palas electricas en la ultima decada, con consecuencias que van desde 45 dias de detencion hasta la perdida total del equipo.
Impacto Economico de una Falla de Boom
Fuentes: Komatsu Mining Service Bulletins; benchmarks de costo de inactividad reportados por consultoras (McKinsey Mining, Deloitte). Los US$150K/hr consideran la pala detenida mas la flota de 6-8 camiones CAEX ociosa asociada al circuito de carguio.
03 Nuestra Solucion
En lugar de decidir a ciegas, el cliente solicito un escaneo 3D completo del boom para obtener datos objetivos. Movilizamos equipo en 48 horas.
Captura 3D en Terreno

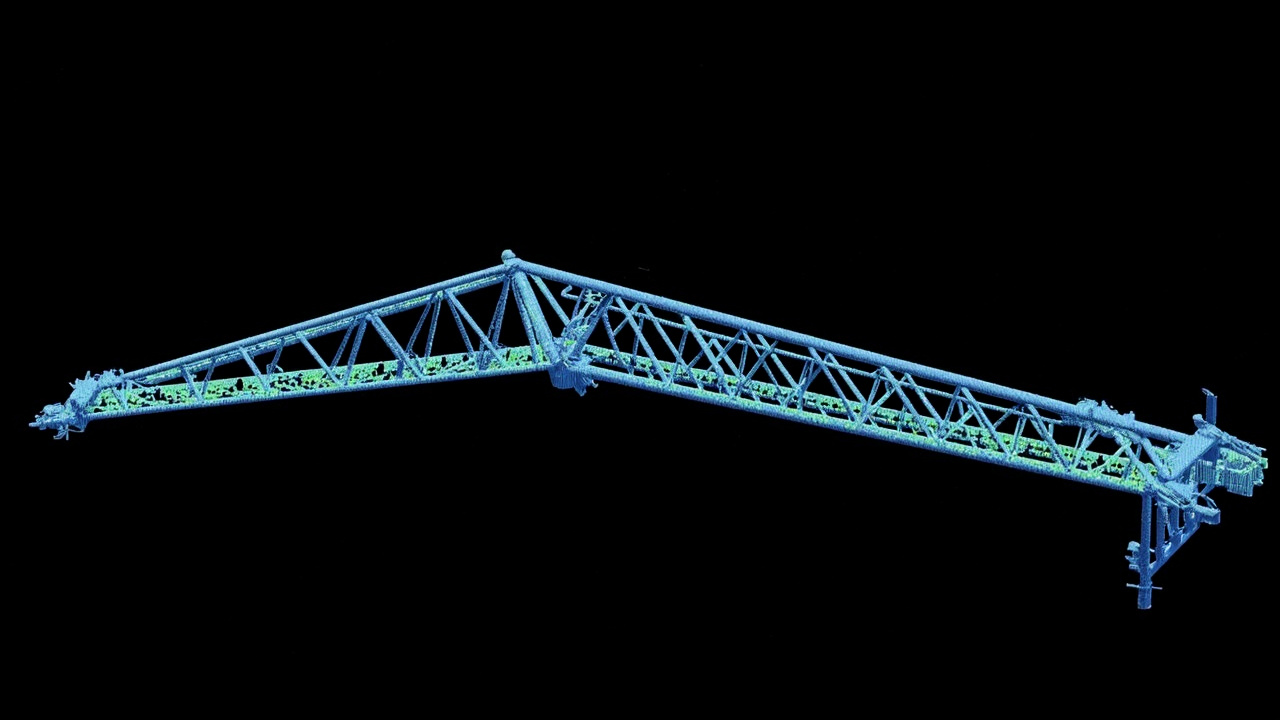

Escaner FARO Focus Premium montado en 42 posiciones alrededor del boom, con la pala en posicion de mantenimiento (bucket apoyado). Captura nocturna para minimizar efecto termico. 127 millones de puntos adquiridos en 8 horas.
Registro y Procesamiento
Alineacion de scans en FARO SCENE con precision de ±1.2mm. Limpieza de nube de puntos, eliminacion de elementos ajenos (cables, barandas, plataformas). Mallado de superficie con Geomagic Wrap.

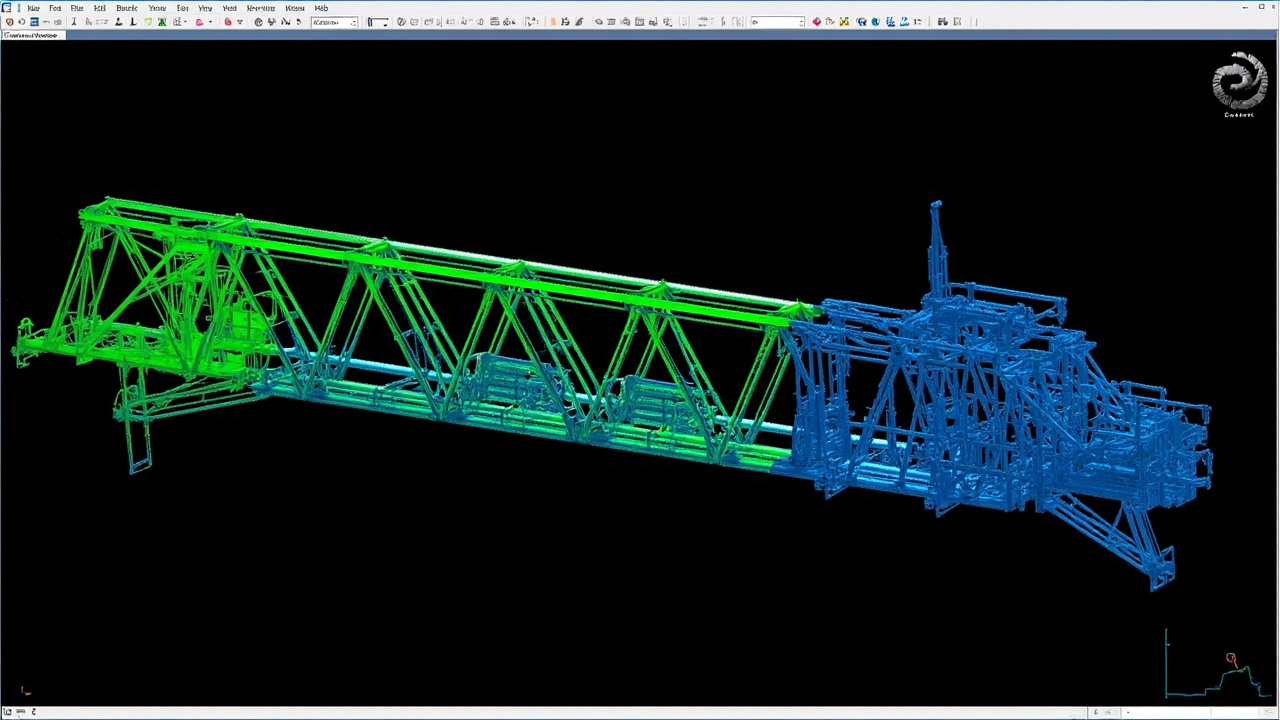

Comparacion CAD vs As-Built

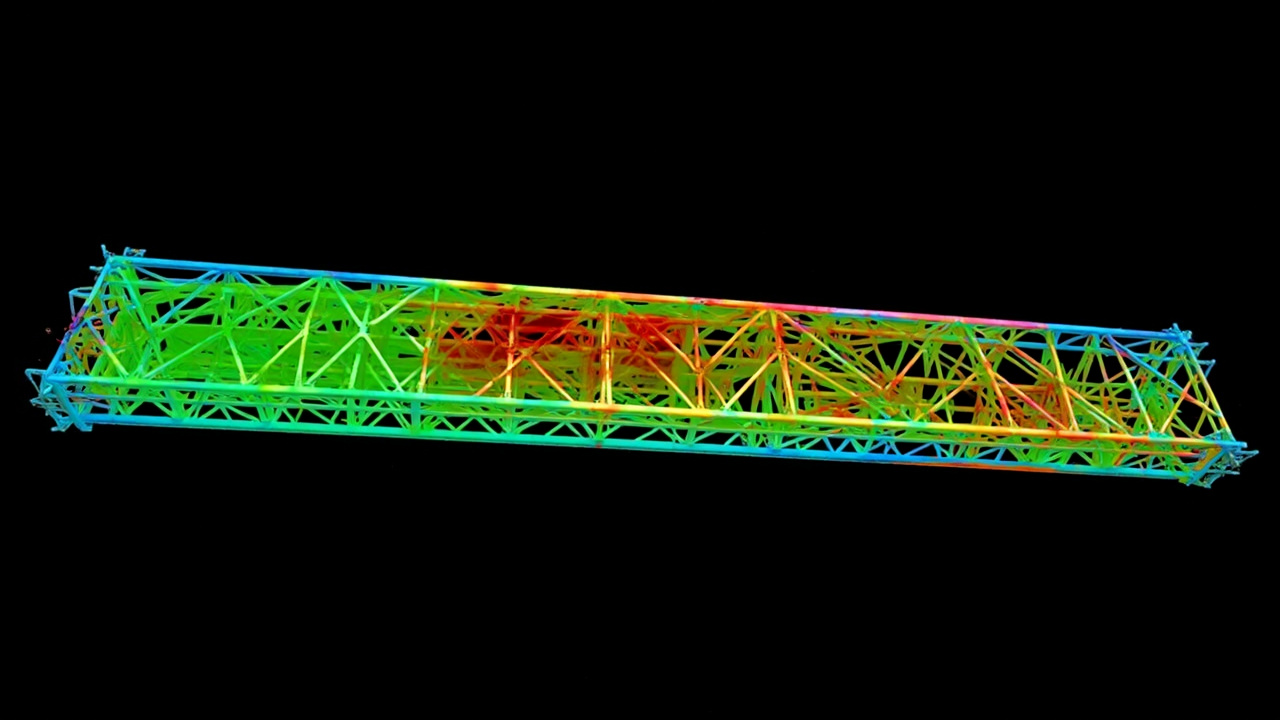

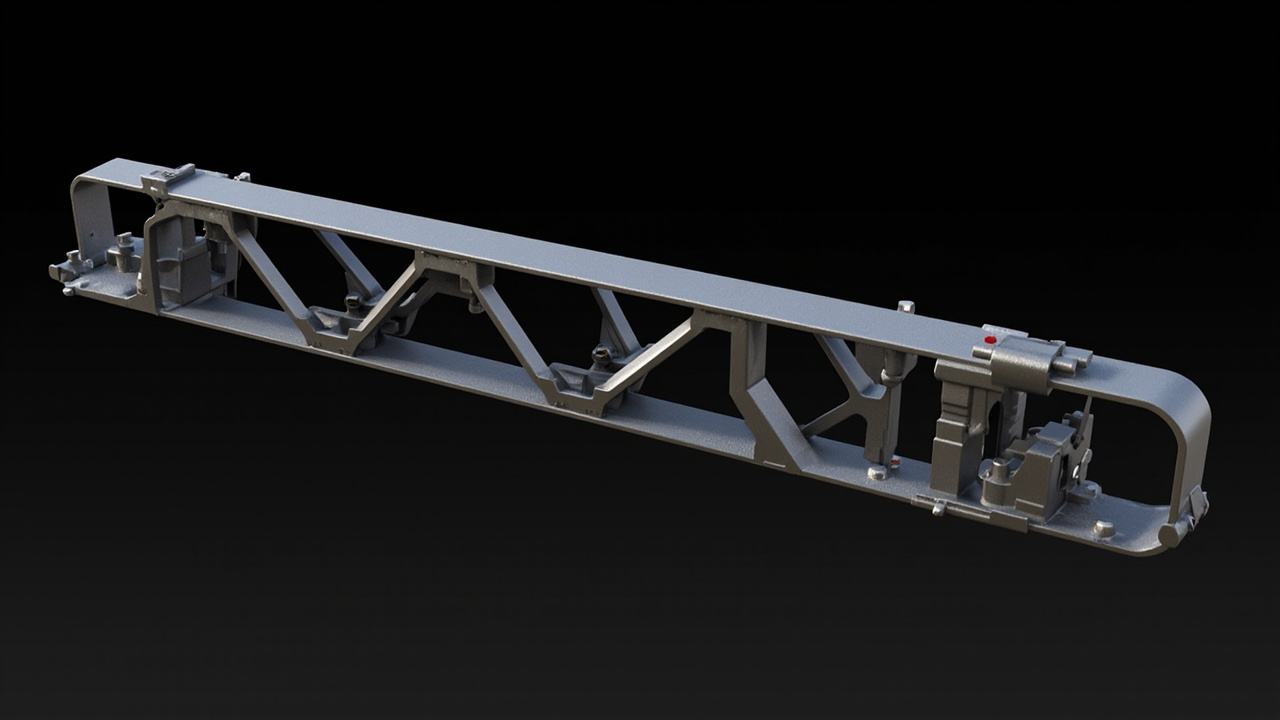

Best-fit alignment del modelo OEM P&H contra la malla escaneada en Geomagic Control X. Generacion de mapa de desviacion 3D (color map), analisis GD&T (rectitud, planitud, paralelismo), y verificacion dimensional de 18 features criticos.
Informe y Recomendaciones
Entrega en 5 dias habiles: informe PDF de 8 paginas + modelo 3D navegable + tabla de features con estado PASS/FAIL. Recomendaciones especificas por zona del boom.
04 Analisis Visual
Las siguientes imagenes muestran el flujo completo de la inspeccion: desde el modelo CAD de referencia hasta el mapa de desviacion final.
05 Resultados
Hallazgos Criticos
| Zona | Feature | Tolerancia OEM | Medido | Desviacion | Estado |
|---|---|---|---|---|---|
| Cabeza del boom | Rectitud eje longitudinal | ±15mm | +47mm | +32mm | FUERA |
| Seccion media | Planitud panel lateral LH | ±8mm | +19mm | +11mm | FUERA |
| Anclaje sheaves | Paralelismo planos de apoyo | ±5mm | +12mm | +7mm | FUERA |
| Base del boom | Posicion pines de pivote | ±3mm | +2.1mm | -0.9mm | OK |
| Celosia superior | Distancia diagonal A-B | ±10mm | +8.4mm | -1.6mm | OK |
| Seccion media | Planitud panel lateral RH | ±8mm | +14mm | +6mm | ALERTA |
| Cabeza del boom | Concentricidad eje sheaves | ±4mm | +9.3mm | +5.3mm | FUERA |
| Punto de izaje | Posicion anclaje hoist rope | ±5mm | +18mm | +13mm | FUERA |
06 Conclusion e Impacto
El escaneo revelo que el boom presentaba una deformacion lateral progresiva de 47mm en la cabeza — mas de 3 veces la tolerancia OEM. Sin esta medicion, el equipo de mantencion habria continuado operando la pala hasta la siguiente parada programada (4 meses despues), acumulando ciclos de fatiga sobre una estructura ya comprometida.
Con los datos del escaneo, el cliente pudo:
- Programar la reparacion coordinada con una parada de planta, evitando detencion no programada
- Acotar el alcance del trabajo: solo la cabeza y seccion media requerian intervencion, no todo el boom
- Definir tolerancias post-reparacion con un baseline medido, no estimado
- Documentar la condicion para el seguro y para seguimiento de progresion en futuras inspecciones
07 Tecnologia Utilizada
| Componente | Detalle |
|---|---|
| Escaner | FARO Focus Premium (precision ±2mm @ 10m) |
| Posiciones de escaneo | 42 |
| Puntos capturados | 127 millones |
| Registro de scans | FARO SCENE 2024 |
| Mallado | Geomagic Wrap 2024 |
| Inspeccion dimensional | Geomagic Control X 2024 |
| CAD de referencia | Modelo OEM P&H / Komatsu Mining |
| Normas | ASME Y14.5M, ISO 1101 |
