Como una torsion de 18mm en el chasis de un Komatsu 930E estaba destruyendo neumaticos de US$50K
Un camion minero Komatsu 930E consume 6 neumaticos de US$50K cada uno. Cuando el chasis esta torsionado, el desgaste irregular reduce la vida util de cada neumatico en un 30-40%. Este escaneo detecto la causa raiz y ahorro US$720K anuales en neumaticos.
01 El Problema
Una flota de 45 camiones Komatsu 930E-5 en una faena de cobre presentaba consumo anomalo de neumaticos. Los neumaticos traseros del lado izquierdo se degradaban un 35% mas rapido que los del derecho en un grupo especifico de camiones. El area de neumaticos sospechaba de un problema de alineamiento, pero las mediciones convencionales (plomada, nivel laser de 2 puntos) no detectaban nada concluyente.
El chasis del 930E es una estructura de acero fundido y soldado de 15 metros que soporta 290 toneladas de carga. Con 52,000 horas de operacion, acumula fatiga, impactos de carga, y esfuerzos termicos que gradualmente deforman la geometria original. Una torsion de pocos milimetros en el frame se traduce en milimetros de desalineamiento en los ejes — suficiente para destruir neumaticos.
- Flota de 45 unidades Komatsu 930E-5, 8 camiones con consumo anomalo
- Neumaticos Michelin 56/80R63 — US$48-55K cada uno, vida util esperada: 6,000 hrs
- Camiones afectados alcanzaban solo 3,800 hrs de vida de neumatico
- Problema recurrente post-reparacion de chasis (soldadura estructural)
02 El Costo de No Actuar
El consumo prematuro de neumaticos no es un costo menor en mineria. Cada camion usa 6 neumaticos, y con una flota de 8 camiones afectados, el costo acumulado es significativo.
Impacto Economico del Desgaste Prematuro
Adicionalmente, la torsion del chasis genera esfuerzos ciclicos en las uniones soldadas del frame, aumentando el riesgo de agrietamiento en la zona central del casting. Una fisura no detectada en el chasis puede evolucionar a falla catastrofica en 200-400 horas de operacion.
03 Nuestra Solucion
Se escaneo el chasis completo del camion con mayor degradacion de neumaticos, con el equipo posicionado en taller sobre apoyos nivelados.
Captura 3D en Taller

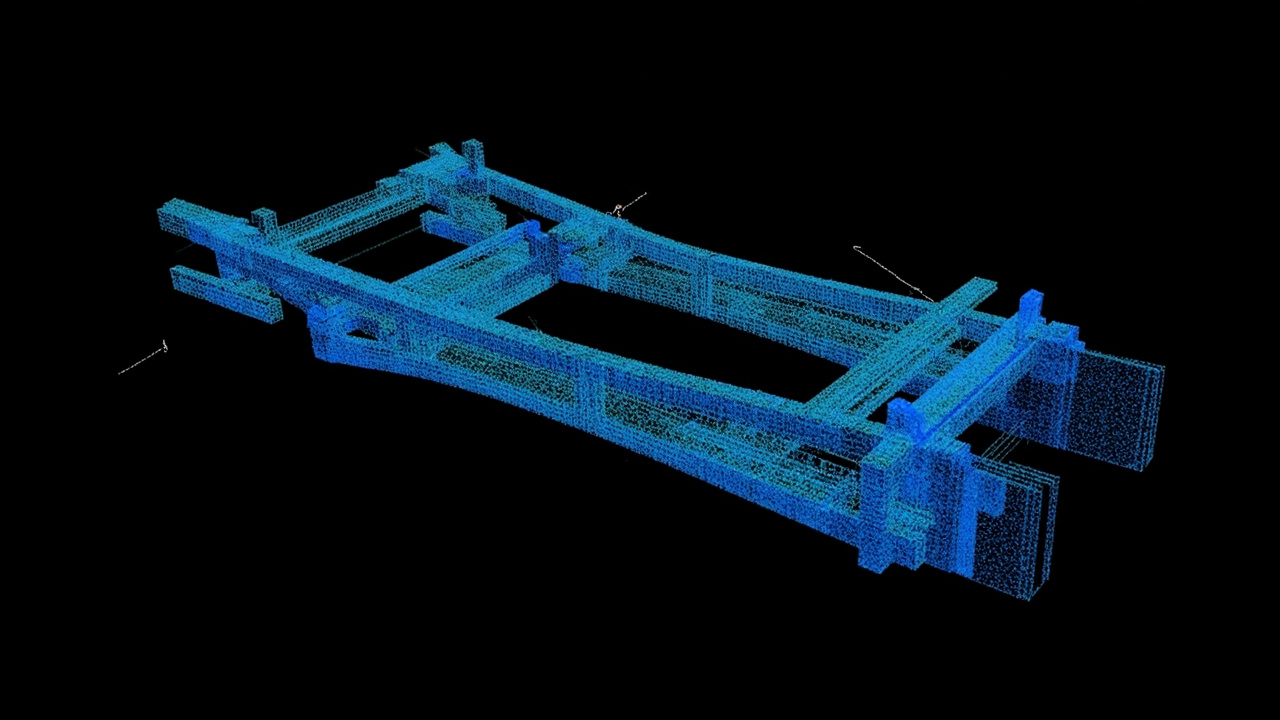

FARO Focus Premium en 36 posiciones alrededor del chasis descubierto (sin tolva, sin neumaticos). Captura de las superficies de montaje de ejes, king pins, y planos de referencia del frame. 98 millones de puntos en 6 horas.
Analisis de Planitud y Torsion

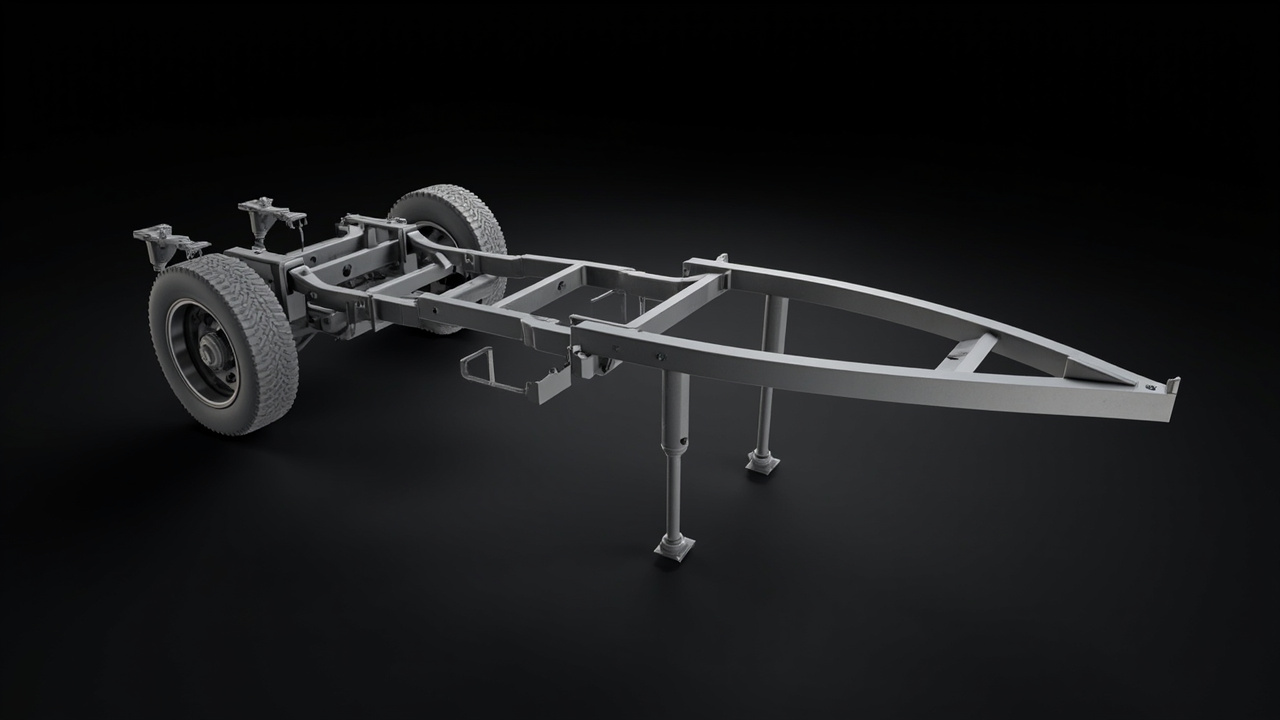

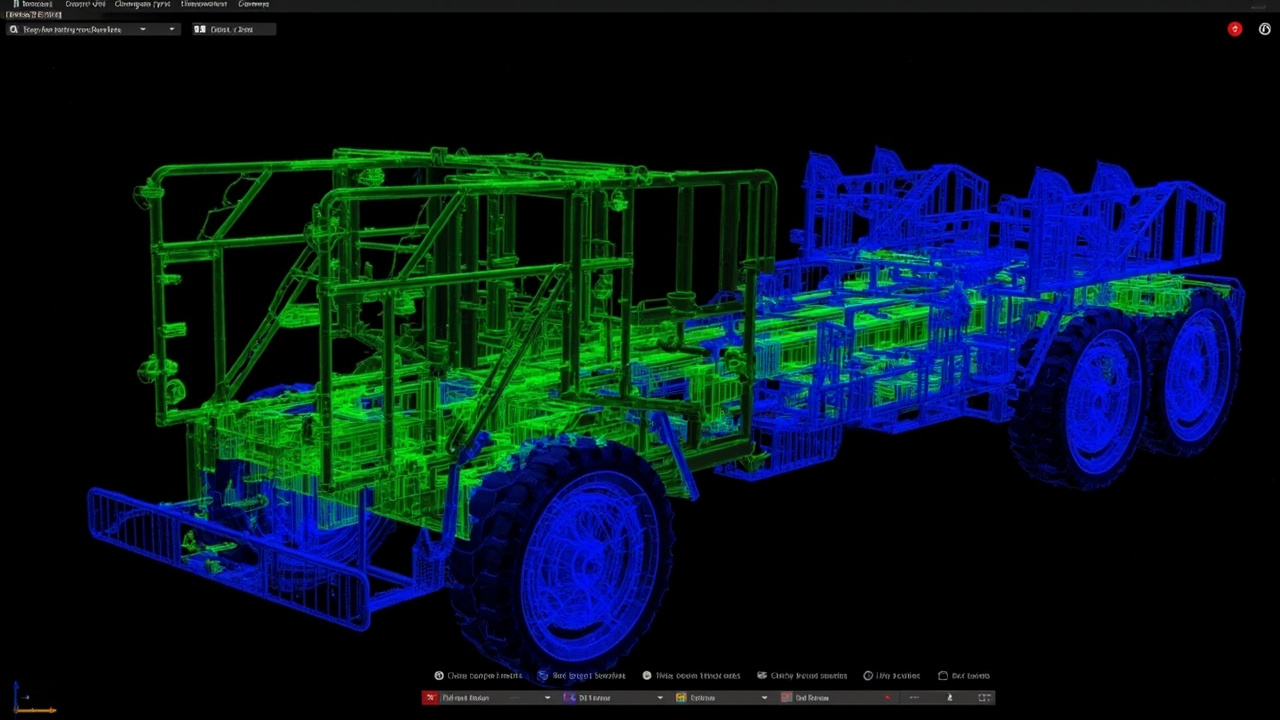

Alineacion al modelo CAD OEM Komatsu en Geomagic Control X. Evaluacion de planitud de las superficies de montaje, torsion del frame (comparando planos de referencia delantero vs trasero), y posicion relativa de los puntos de anclaje de suspension.
Verificacion de Puntos de Montaje
Medicion de 22 features criticos: centros de king pins, planos de montaje de suspension, puntos de anclaje de eje trasero, y superficie de apoyo de tolva. Tolerancias segun manual de servicio Komatsu.
Informe con Mapa de Correccion
Entrega en 5 dias: mapa de desviacion 3D + tabla de features + recomendacion de shimming y correccion de alineamiento por zona.
04 Analisis Visual

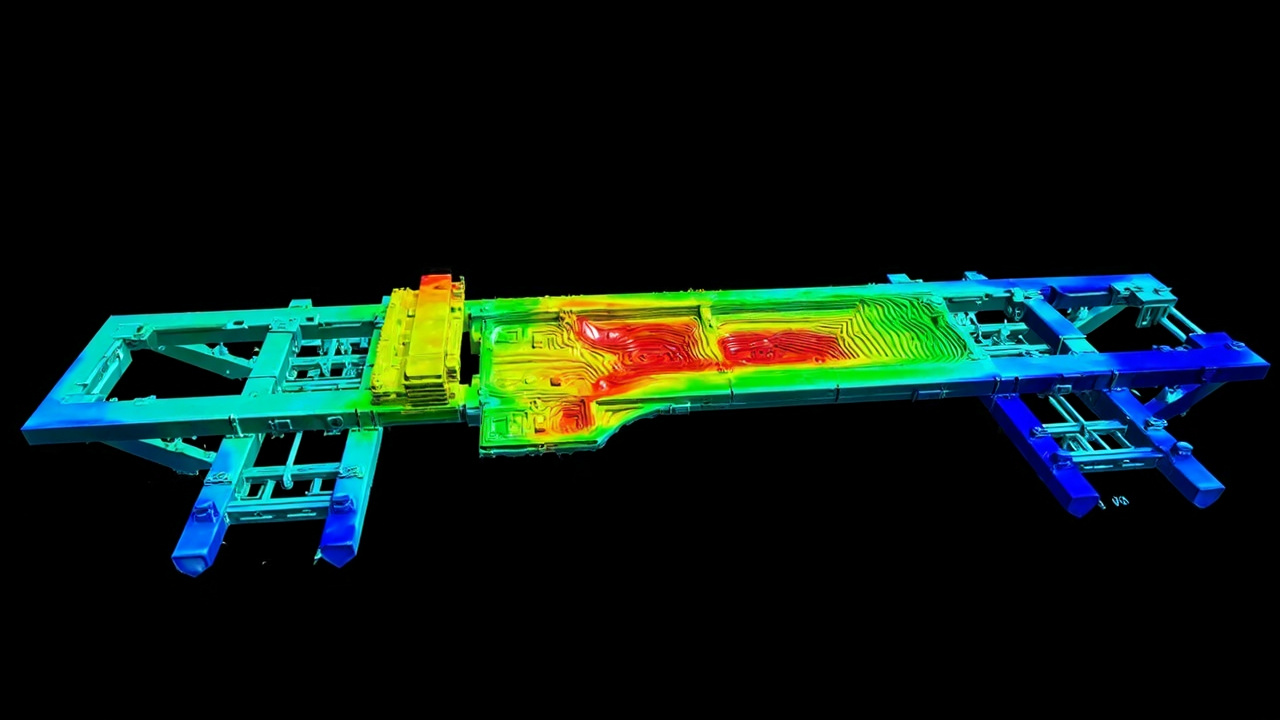

El analisis muestra claramente la torsion del frame y las zonas de desviacion critica.
05 Resultados
Hallazgos Criticos
| Zona | Feature | Tolerancia | Medido | Desviacion | Estado |
|---|---|---|---|---|---|
| Frame completo | Torsion (plano delantero vs trasero) | ±5mm | 18mm | +13mm | FUERA |
| Montaje eje trasero LH | Posicion vertical king pin | ±3mm | +8.4mm | +5.4mm | FUERA |
| Montaje eje trasero RH | Posicion vertical king pin | ±3mm | -1.2mm | +1.8mm | OK |
| Casting central | Planitud superficie superior | ±4mm | +11mm | +7mm | FUERA |
| Montaje suspension del. | Paralelismo planos LH vs RH | ±3mm | +6.8mm | +3.8mm | FUERA |
| Apoyo tolva | Planitud plano de contacto | ±6mm | +4.3mm | -1.7mm | OK |
06 Conclusion e Impacto
El escaneo confirmo la sospecha: una torsion de 18mm en el frame trasero causaba un desalineamiento de 0.8° en el eje posterior izquierdo, explicando el desgaste asimetrico de neumaticos. La causa raiz fue una reparacion de soldadura anterior que aplico calor excesivo sin control de deformacion post-soldadura.
- Correccion con shimming en los 8 camiones afectados, usando los datos exactos del escaneo
- Protocolo de verificacion post-reparacion implementado para futuras soldaduras de frame
- Ahorro de US$720K/ano en neumaticos al restaurar la vida util normal de 6,000 hrs
- Reduccion de riesgo de agrietamiento en casting central identificado a tiempo
07 Tecnologia Utilizada
| Componente | Detalle |
|---|---|
| Escaner | FARO Focus Premium (±2mm @ 10m) |
| Posiciones | 36 |
| Puntos | 98 millones |
| Software | Geomagic Control X 2024 |
| CAD | Modelo OEM Komatsu Mining |
| Normas | ASME Y14.5M, Komatsu SEB-17 |
