Como prevenimos un breakout refractario en un convertidor Peirce-Smith de US$2M en dano potencial
Un convertidor Peirce-Smith opera a 1,250°C con cobre fundido. Si el refractario se adelgaza mas alla del limite, el metal liquido perfora la carcasa de acero — causando un breakout que pone en riesgo vidas, destruye el equipo y detiene la fundicion por meses. El escaneo 3D mapea el espesor remanente completo en 90 minutos.
01 El Problema
En una fundicion de cobre en la Region de Atacama, un convertidor Peirce-Smith de 4.5m de diametro presentaba desgaste refractario acelerado despues de 280 coladas. El metodo tradicional de inspeccion — medir con una barra metalica en puntos discretos — solo cubre 20-30 puntos de un cilindro de 14m de largo. Es como diagnosticar una enfermedad con 30 pixeles.
El problema era critico por dos razones: primero, el convertidor opera con cobre fundido a 1,250°C — un breakout es un evento catastrofico con riesgo de vida. Segundo, el refractario no se desgasta uniformemente: las zonas de toberas, la linea de escoria, y los extremos se degradan a tasas completamente distintas.
- Convertidor Peirce-Smith de 4.5m diametro x 13.5m largo
- 280 coladas desde la ultima reparacion de refractario
- Refractario original: ladrillos de magnesia-cromo de 450mm de espesor
- Limite critico RBL (Residual Brick Length): 150mm
- Inspeccion tradicional: 28 puntos manuales, 4 horas, cobertura del 2% de la superficie
02 El Costo de No Actuar
Un breakout de convertidor es uno de los eventos mas severos en una fundicion. No es una cuestion de eficiencia — es de seguridad y supervivencia del activo.
Impacto de un Breakout de Convertidor
Fuentes: RHI Magnesita Technical Bulletins; historiales de incidentes en fundiciones chilenas. Un breakout menor (contenido) cuesta US$2M. Un breakout mayor puede alcanzar US$10M y requiere reconstruccion completa del convertidor.
03 Nuestra Solucion
Reemplazamos la medicion de 28 puntos por un mapa completo de 35 millones de puntos. De 2% de cobertura a 100%.
Escaneo Interior Rapido

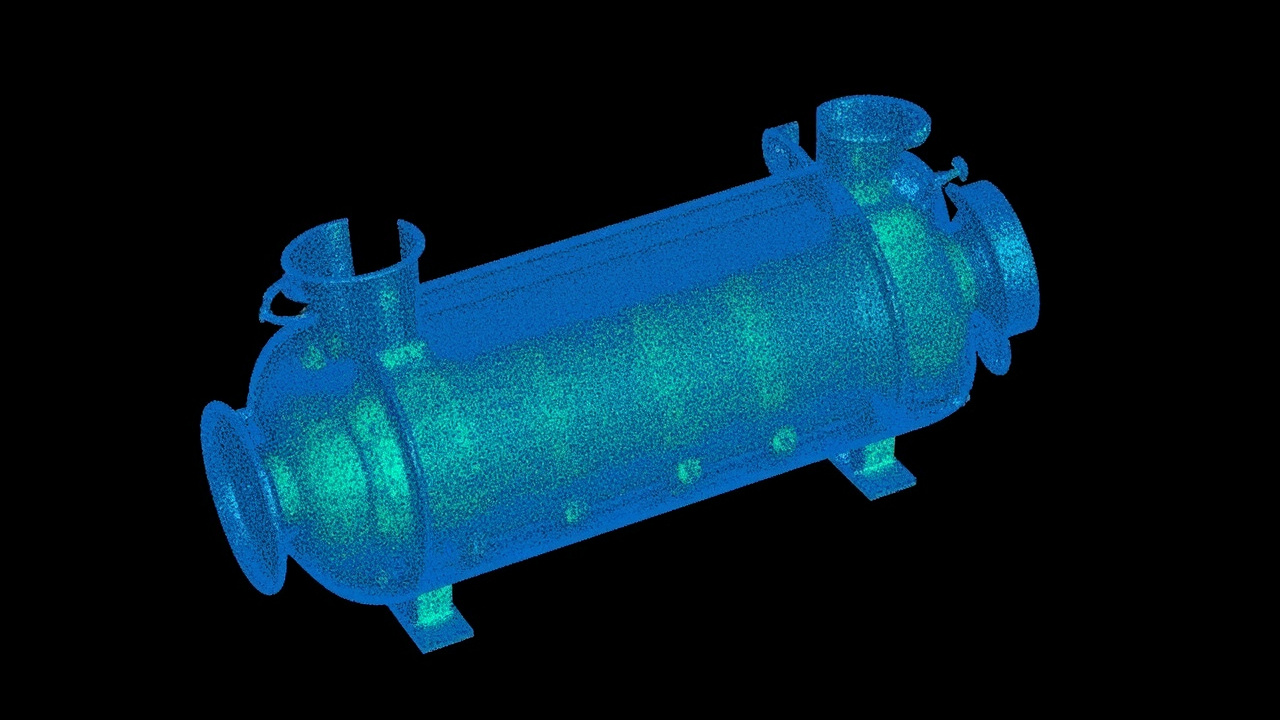

Con el convertidor frio y en posicion de inspeccion, el FARO Focus captura el interior completo desde 8 posiciones en solo 90 minutos. Medimos en la ventana de enfriamiento, sin extender la parada.
Calculo de RBL por Zona

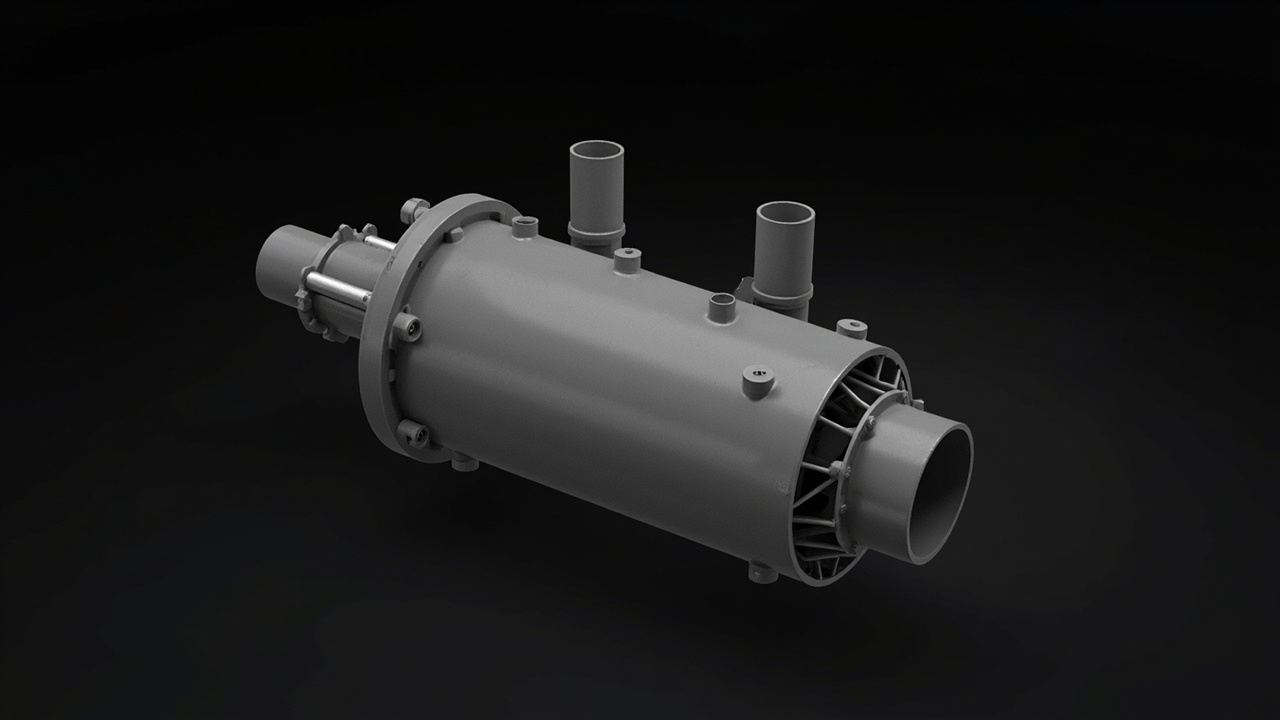

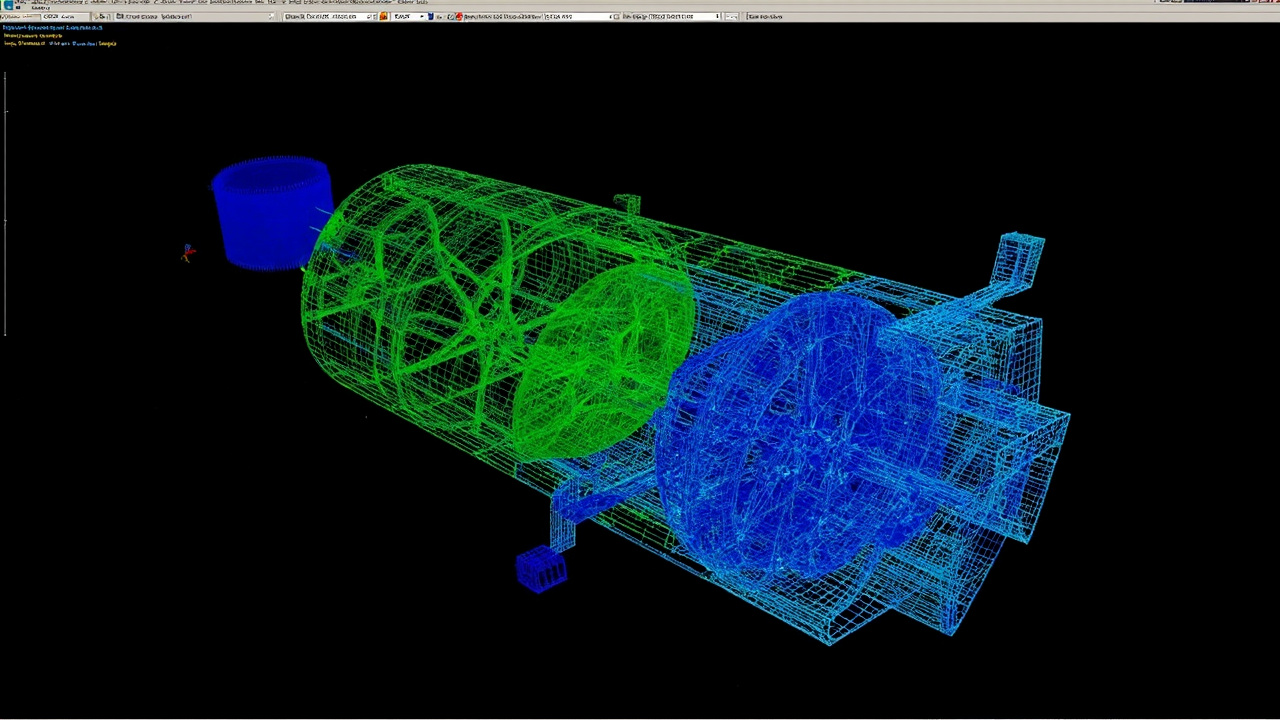

Comparamos el escaneo interior contra el modelo CAD de la carcasa exterior. La diferencia = espesor remanente de refractario. Generamos un mapa RBL con resolucion de 50mm x 50mm en toda la superficie.
Clasificacion por Riesgo
Cada zona se clasifica: verde (>250mm, seguro), amarillo (150-250mm, monitorear), rojo (<150mm, reparar). Se genera un "mapa de riesgo" que el equipo de refractarios puede usar directamente para planificar reparaciones.
Informe Rapido para Decision
Entrega en 3 dias: mapa RBL completo + zonas criticas + recomendacion de vida remanente estimada en numero de coladas.
04 Analisis Visual

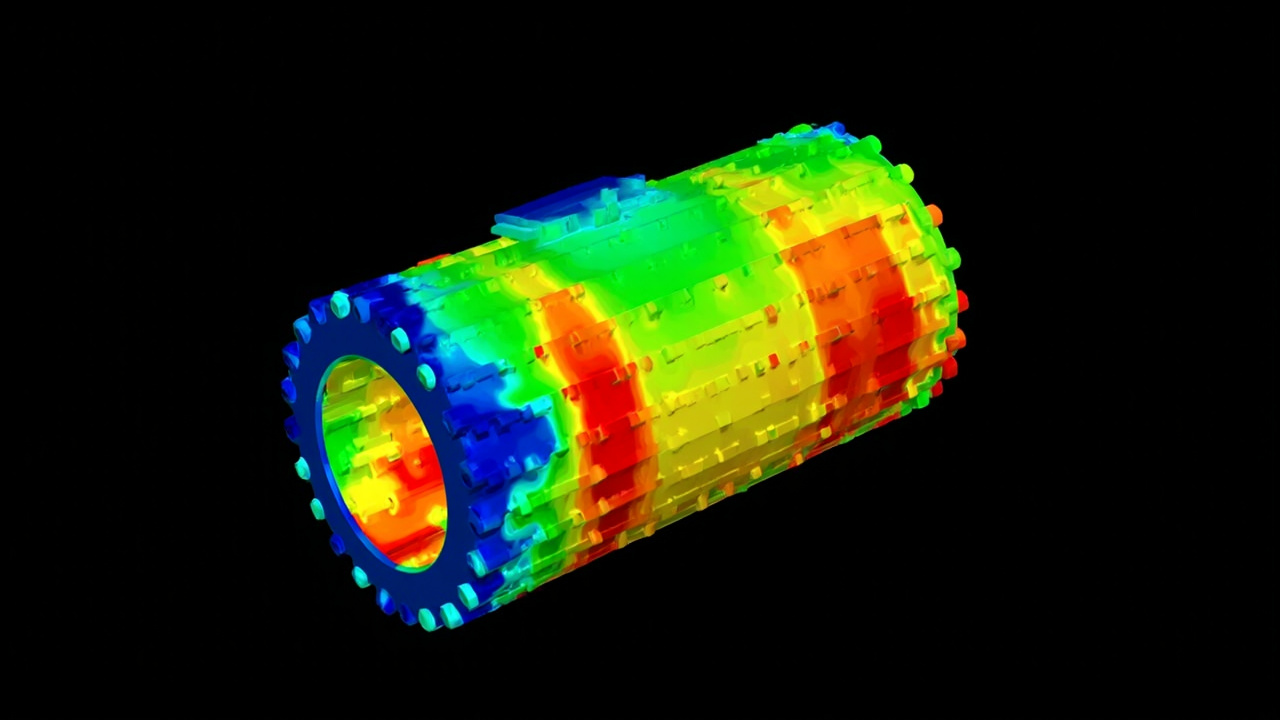

El mapa RBL muestra el espesor remanente de refractario en toda la superficie del convertidor.
05 Resultados
Hallazgos Criticos — Zonas Bajo Limite RBL
| Zona | Posicion | RBL Minimo | Limite | Coladas Remanentes (est.) | Estado |
|---|---|---|---|---|---|
| Tobera #3 | 180°, anillo 4 | 98mm | 150mm | ~25 | CRITICO |
| Tobera #7 | 180°, anillo 8 | 112mm | 150mm | ~40 | CRITICO |
| Linea de escoria | 90°, anillo 5-6 | 128mm | 150mm | ~55 | CRITICO |
| Boca de carga | 0°, anillo 6 | 135mm | 150mm | ~60 | ALERTA |
| Extremo sur | 270°, anillo 1 | 142mm | 150mm | ~65 | ALERTA |
| Fondo (barriga) | 270°, anillo 7 | 310mm | 150mm | >150 | OK |
06 Conclusion e Impacto
El escaneo revelo 7 zonas con RBL bajo el limite de 150mm, incluyendo 2 zonas criticas en toberas con menos de 100mm de espesor remanente — una condicion que la medicion manual de 28 puntos no habia detectado porque las barras de medicion no alcanzaban esas posiciones.
- Reparacion focalizada: se intervino solo las 7 zonas criticas en vez de revestir completo, ahorrando 12 dias de parada y US$800K en refractario
- Prevencion de breakout: la zona de tobera #3 con 98mm habria fallado en ~25 coladas — evitando un evento potencial de US$2-10M
- Cobertura total: de 28 puntos (2% de superficie) a 35 millones de puntos (100%)
- Programa de monitoreo: se establecio escaneo cada 80 coladas para tracking de desgaste
07 Tecnologia Utilizada
| Componente | Detalle |
|---|---|
| Escaner | FARO Focus Premium (±2mm @ 10m) |
| Posiciones | 8 (interior del convertidor) |
| Puntos | 35 millones |
| Software | Geomagic Control X 2024 |
| Referencia | Modelo CAD de carcasa exterior |
| Normas | Criterios RHI Magnesita, ASTM C1100 |
