Topografía Industrial
Topografía Industrial 3D — Velocidad Sin Sacrificar Precisión
Reemplace 30 días de estación total tradicional por 5 días de escaneo láser FARO. Misma precisión legal, 6x más rápido, captura completa en lugar de puntos aislados.
Trabajamos para los líderes de la minería en Chile
CODELCO
Cobre
BHP
Cobre
AMSA
Cobre
SQM
Litio
La estación total era el estándar.
Hace 15 años.
Mientras sus competidores siguen tomando puntos aislados con estación total, las mineras top en Chile migraron a escaneo láser 3D. Razón: el costo de un día de re-mediciones por datos incompletos es 10x el costo de capturar la realidad completa la primera vez.
Comparativa
Estación Total vs Escaneo Láser 3D
Nueve dimensiones, una conclusión: la captura completa de la realidad cuesta menos y entrega más.
| Aspecto | Estación Total | Escaneo Láser 3D |
|---|---|---|
| Velocidad captura | 1-2 puntos/min | 1M puntos/seg |
| Cobertura | Puntos pre-seleccionados | Escena completa |
| Tiempo proyecto típico | 20-30 días | 5-7 días |
| Re-visitas por datos faltantes | Frecuentes | Casi nunca |
| Precisión | ±1mm punto | ±2mm escena completa |
| Validez legal | Sí | Sí (con metadata adecuada) |
| Coste comparable proyecto | Base 100 | 60-80 |
| Subterráneo | Difícil | Sí con iluminación LED |
| Re-uso de data | Limitado a puntos | Toda la nube reutilizable |
Cómo funciona
De la faena al entregable en cuatro pasos
Plan de captura
Definimos puntos de estación, accesos, condiciones del sitio y red de control geodésico.
Levantamiento FARO en faena
Captura completa con FARO Focus y triple-target. 1M puntos/seg sin detener operaciones.
Procesamiento + georreferenciación
Registración, control de calidad, georreferenciación y validación de precisión milimétrica.
Entregables: nube + planos + ortofoto
Nube de puntos, planos topográficos DWG, ortofoto registrada y reporte firmado por ingeniero certificado.
Especificaciones
FARO Focus para topografía industrial
| Equipo | FARO Focus Premium |
| Precisión | ±2mm a 25m |
| Densidad de captura | Hasta 1M puntos/seg |
| Rango efectivo | 0.6-350m |
| Validez legal | Sí — firmado por ingeniero topógrafo certificado |
| Tiempo proyecto típico | 5-7 días |
| Entregables | Nube de puntos + planos + ortofoto registrada |
| Integración GIS/CAD | Nativa (DWG, SHP, GeoTIFF, RCS, E57) |
Casos

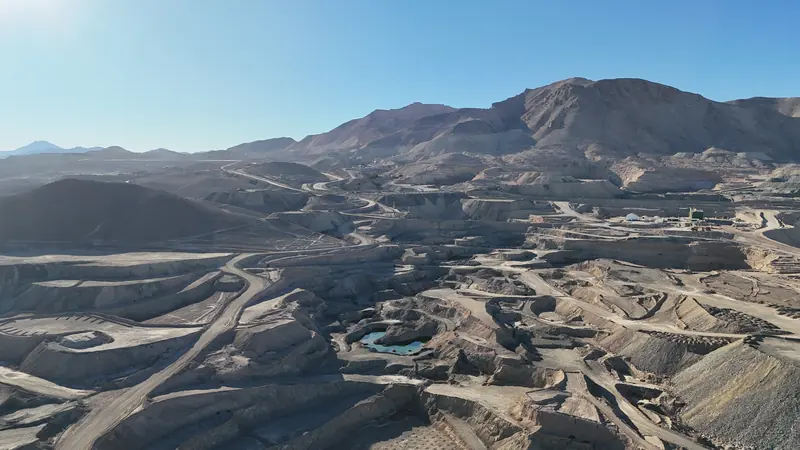

Aplicaciones reales en faena minera
Convergencia milimétrica monitoreada
Cálculo de volumen mes a mes
¿Necesita una respuesta hoy?
Nuestro equipo responde por WhatsApp o teléfono en horario hábil chileno.
FAQ
Preguntas frecuentes
¿La data tiene validez legal ante autoridades chilenas?
Sí. El levantamiento se entrega firmado por ingeniero topógrafo certificado y cumple con la normativa chilena de levantamientos topográficos.
Adjuntamos metadata GeoTIFF + log de captura y red de control geodésico, lo que la hace presentable ante DGA, SMA, Sernageomin y municipios.
¿Cómo se integra con software GIS/CAD existente (ArcGIS, AutoCAD)?
Entregamos en formato nativo: DWG para AutoCAD/Civil 3D, SHP para ArcGIS, GeoTIFF para ortofotos y RCS/E57 para nube de puntos.
Cuando el cliente requiere workflows custom (Revit + Civil 3D + GIS), entregamos el dataset preparado para esos pipelines.
¿La precisión cumple normativas de levantamientos topográficos en Chile?
Sí. La precisión de ±2mm a 25m en escena completa supera con holgura las tolerancias exigidas por la ley de topografía chilena para levantamientos
industriales y urbanos. La nube se valida contra la red de control geodésico antes de firmar el reporte.
¿Cuánto demora un levantamiento de planta industrial mediana?
Una planta industrial mediana (5.000 - 15.000 m²) toma 5-7 días entre captura, procesamiento y entrega: 1-2 días de captura en faena
y 3-5 días de procesamiento. Comparado con 20-30 días que toma una estación total tradicional para el mismo alcance.
¿Se puede usar en faenas activas sin detener operaciones?
Sí. Capturamos en faenas activas con un protocolo de seguridad coordinado con el equipo de prevención de riesgos del sitio.
El equipo opera con EPP minero, charla diaria, y puntos de captura definidos para evitar interferencia con la producción.
¿Qué entregables incluye?
Nube de puntos en RCS y E57, planos topográficos en DWG, ortofoto registrada en GeoTIFF y reporte técnico firmado por ingeniero topógrafo certificado.
Opcionalmente: modelo 3D, perfiles longitudinales/transversales, cálculo de volúmenes y curvas de nivel.
Garantía
Calidad verificable
FARO Focus factory calibrated 2026
Reporte firmado por ingeniero topógrafo certificado
Validez legal demostrable (metadata GeoTIFF + log de captura)
Cotice su levantamiento topográfico (48h respuesta)
Complete el formulario. Le responderemos con alcance estimado, plazos y honorarios en 48 horas hábiles.
